羅茨真空機組工作原理說明：
JZJS羅茨水環真空機組是以羅茨泵為主泵，以水環泵為前級泵串聯而成的。羅茨水環真空機組選用水環泵作為前級泵比其它真空泵更為有利，它克服了單臺水環泵使用時極限壓力差（機組的極限壓力比水環泵有很大的提高），在一定壓力下抽氣速率低的缺點，同時保留了羅茨泵能迅速工作，有較大抽氣速率的優點。尤其能夠適應抽除大量的可凝性蒸汽，特別是當氣鎮油封機械真空泵排除可凝性蒸汽能力不夠，或使用的溶劑能使泵油惡化而影響性能，或者是真空系統不允許油污染的時候更為明顯。當配有防爆電機及電器時并遵守相應的安全規則下,還可抽除易燃易爆的氣體。因此羅茨泵-水環泵機組廣泛地用于化工行業中的真空蒸餾、真空蒸發、脫水結晶；食品行業中的冷凍干燥；醫藥工業的真空干燥；輕紡工業的滌綸切片；高空模擬試驗等的抽真空系統中。
羅茨水環真空機組，大致有如下幾種類型：
（1）羅茨泵-水環泵：機組中水環泵的作用是造成羅茨泵所需的預備真空，一般情況，單級水環泵極限真空度不高，而目前我國生產的羅茨泵要求的預真空又較高，故實際上一般不用單級水環泵作為羅茨泵的前級泵，而用極限壓力較低的雙級水環泵作為前級泵使用，還可以降低機組的極限壓力。

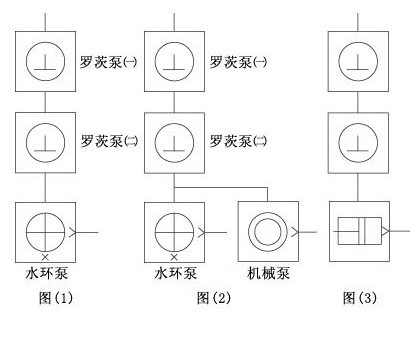

一臺羅茨泵與一臺水環泵的極限壓力是400Pa，可滿足一般的真空需求，但使用范圍受到一定限制，若用兩臺羅茨泵串聯再與水環泵組合，就能大大提高機組的極限壓力（可達25Pa）。故在這種類型里通常見到的是兩臺羅茨泵串聯后再用雙級泵作前級泵（圖1）組成機組。如果需要更高的極限壓力，可用三臺羅茨泵與水環泵組合，它的極限壓力可達1Pa。
（3）如果三級羅茨水環機組還不能滿足極限壓力時，可采用羅茨泵-水環泵并聯機械真空泵；此機組主要用于需要處理大量水蒸汽，時間長且極限真空度要求非常高的抽真空系統，例如在真空干燥方面。
要求處理大量水蒸汽的真空系統中，使用水環泵是較合適的，但由于其極限真空度不高，致使整個機組的極限真空度較低（相對而言）。雖然在要求真空度較高的抽真空系統中，需要極限真空較高的機械真空泵作為前級泵使用�？蓪怄�(zhèn)機械真空泵與水環泵并聯（如圖2），作為羅茨泵的前級泵。真空干燥時，先用水環泵進行預抽，直至水蒸汽大量減少時，再開動氣鎮機械真空泵，切斷水環泵。如需要較長時間才能完成干燥的場合，所需冷卻水和功率都較少，如圖2所示。
JZJX羅茨旋片真空機組是以羅茨泵為主泵，以旋片泵為前級泵串聯而成的。羅茨旋片真空機組選用旋片泵作為前級泵，它克服了旋片泵使用時在一定壓力下抽氣速率低的缺點，同時保留了羅茨泵能迅速工作，有較大抽氣速率的優點。因該機組結構緊湊、抽速大、占地面積小，可以代替多臺機械真空泵,因此羅茨泵-旋片泵機組廣泛地用于在真空冶煉、電力電容器、變壓器真空熱處理、真空鍍膜設備的預抽、電真空半導體等行業中抽除密閉容器中含氧不高的、無爆炸性的、對金屬無腐蝕性的、與泵油不會起化學反應的以及不含有顆粒塵埃的氣體。
WLZJ無油往復羅茨真空機組以ZJ羅茨泵為主泵，以WLZ型方式無油泵為前級泵串聯而成，由于WLZ型真空泵采用無油自潤滑系統，可獲得潔凈真空，因此在加裝尾氣收集裝置后，可以收集在高真空系統中無法凝固、無法壓縮收集的氣體，同時避免了水環機組所產生的大量廢水的排放。
 |
